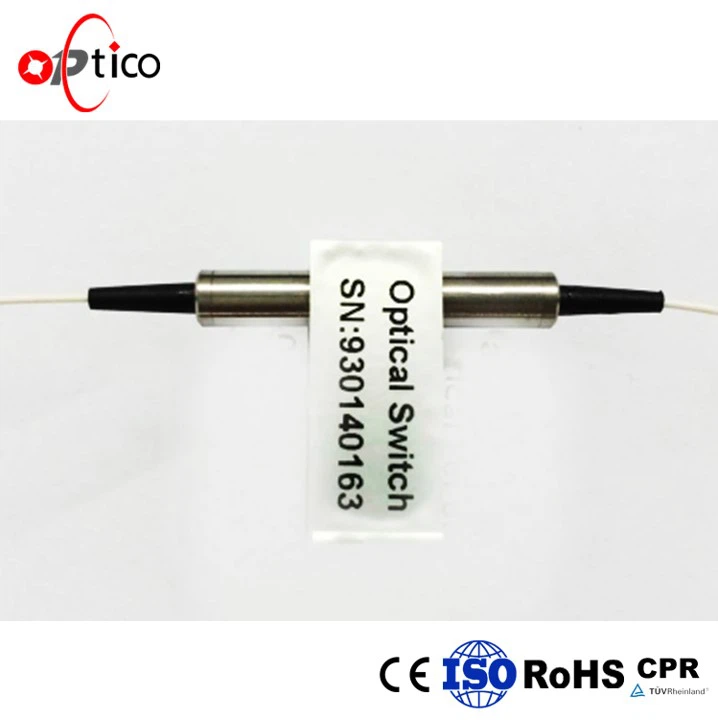

สวิตช์ออปติคัลเชิงกล 1X1

สวิตช์ออปติคัลเชิงกล 1x1 หลักการทํางานของสวิตช์ออปติคัลเชิงกลคือการเปลี่ยนเส้นทางสัญญาณแสงโดยการย้ายใยแก้วนําแสงด้วยความช่วยเหลือของอุปกรณ์เครื่องจักรกล โดยการย้ายปริซึมหรือ coupler ทิศทางแสงที่ปลายอินพุตจะถูกนําไปยัง ...

ส่งคำถาม

ดาวน์โหลด

สวิตช์ออปติคัลเชิงกล 1x1

หลักการทํางานของสวิตช์ออปติคัลเชิงกลคือการเปลี่ยนเส้นทางสัญญาณออปติคัลโดยการย้ายใยแก้วนําแสงด้วยความช่วยเหลือของอุปกรณ์เครื่องจักรกล โดยการย้ายปริซึมหรือ coupler ทิศทางแสงที่ปลายอินพุตจะถูกนําไปยังพอร์ตเอาต์พุตที่ต้องการ สวิตช์ออปติคัลเชิงกลมีสามประเภทหลัก: อย่างแรกคือการใช้ปริซึมเพื่อสลับเทคโนโลยีเส้นทางแสงประการที่สองคือการใช้เทคโนโลยีการสลับกระจกและที่สามคือการสลับเส้นทางแสงโดยการย้ายใยแก้วนําแสง

พารามิเตอร์	หน่วย	OP-MOS-1×2 - OP-MOS-1×2
ช่วงความยาวคลื่น	nm (nm) (นาโน	850±40 / 1300±40	ค.ศ. 1260 ~ 1650
ทดสอบความยาวคลื่น	nm (nm) (นาโน	850 / 1300	1310 / 1550
การสูญเสียการแทรก 1, 2	dB ประมาณว่า	พิมพ์: 0.5	สูงสุด: 0.8	ชนิด:0.4	สูงสุด: 0.6
ขาดทุนจากการสูญเสียผลตอบแทน 1, 2	dB ประมาณว่า	MM ≥ 30 SM ≥ 50
ครอสtalk 1	dB ประมาณว่า	MM ≥ 65 SM ≥ 70
PDL ประมาณนี้	dB ประมาณว่า	≤0.05
WDL ประมาณค่าความชวด	dB ประมาณว่า	≤0.25
การทําซ้ํา	dB ประมาณว่า	≤±0.02
แรงดันใช้งาน	V	3.0 หรือ 5.0
ความทนทาน	รอบ	≥ 10 ล้าน
เวลาสลับ	นางสาว	≤8
พลังงานแสง	mW (เอ็มดับบลิว	≤500
อุณหภูมิ	°C	-20 ~ +70
อุณหภูมิการเก็บรักษา	°C	-40 ~ +85
ความชื้นสัมพัทธ์	%	5 ~ 95
น้ําหนัก	กรัม	14
มิติ	มิลลิเมตร	(L)27.0× (W) 12.0× (H) 8.2 ±0.2 หรือการออกแบบลูกค้า
โน้ต:¹ภายในอุณหภูมิในการทํางานและ SOP ²ไม่รวมตัวเชื่อมต่อ

หน้าตา:

การสูญเสียการแทรกต่ํา,
ช่วงความยาวคลื่นกว้าง,
crosstalk ต่ํา,
เสถียรภาพสูง, ความน่าเชื่อถือสูง,
เอพ็อกซี่- ฟรีบนเส้นทางแสง,
สลักและไม่มีสลัก,

โปรแกรมประยุกต์:

การวิจัยและพัฒนาในห้องปฏิบัติการ
การตรวจสอบระบบ
โอเอดีเอ็ม
MAN (เครือข่ายปริมณฑล)

การกําหนดค่าหมุด:

ประเภท	สภาพ	เส้นทางแสง	ไดรฟ์ไฟฟ้า				เซ็นเซอร์สถานะ
1×1			พิน 1	พิน 5	พิน 6	พิน 10	พิน 2-3	พิน 3-4	พิน 7-8	พิน 8-9
สลัก	A	ปิดไฟ	---	---	GND ประมาณความชอป	V+ (วี+	ปิด	เปิด	เปิด	ปิด
สลัก	B	P1-P2 (พี 1-พี 2)	V+ (วี+	GND ประมาณความชอป	---	---	เปิด	ปิด	ปิด	เปิด
ไม่ใช่- สลัก	A	ปิดไฟ	---	---	---	---	ปิด	เปิด	เปิด	ปิด
ไม่ใช่- สลัก	B	P1-P2 (พี 1-พี 2)	V+ (วี+	---	---	GND ประมาณความชอป	เปิด	ปิด	ปิด	เปิด

มิติ:

ข้อกําหนดวิชาเลือก:

	ข้อมูล จำเพาะ	ความต่างศักย์	ปัจจุบัน	การต่อต้าน
5V ประมาณ 5V	สลัก	4.5 ~ 5.5 V	36 ~ 44 mA	125 Ω
5V ประมาณ 5V	ไม่ใช่สลัก	4.5 ~ 5.5 V	26 ~ 32 mA	175 Ω
3V ประมาณ 3V	สลัก	2.7 ~ 3.3 V	54 ~ 66 mA	50 Ω
3V ประมาณ 3V	ไม่ใช่สลัก	2.7 ~ 3.3 V	39 ~ 47 mA	70 Ω

ข้อมูลการโอเดอเร่อ

ประเภทไฟเบอร์	ความต่างศักย์	ชนิดของสวิตช์	ทดสอบความยาวคลื่น	ประเภทหลอด	ความยาวเส้นใย	ขั้ว ต่อ
SM:SM,9/125	3:3V	L:สลัก	850:850nm	25:250um	05:0.5m±5cm	FP:FC / PC, FA: FC / APC
M5:MM,50/125	3:3V		1310:1310nm	90:90um	10:1.0m±5cm	SP:SC / PC, SA: SC / APC
M6:MM,62.5/125	5:5V	N:ไม่ใช่สลัก	13/15:1310/1550nm	X:อื่น ๆ	15:1.5m±5cm	LP:LC / PC, LA: LC / APC
X: อื่น ๆ	5:5V		X:อื่น ๆ		X:อื่น ๆ	OO:ไม่มี, x: อื่น ๆ
