คำอธิบายผลิตภัณฑ์

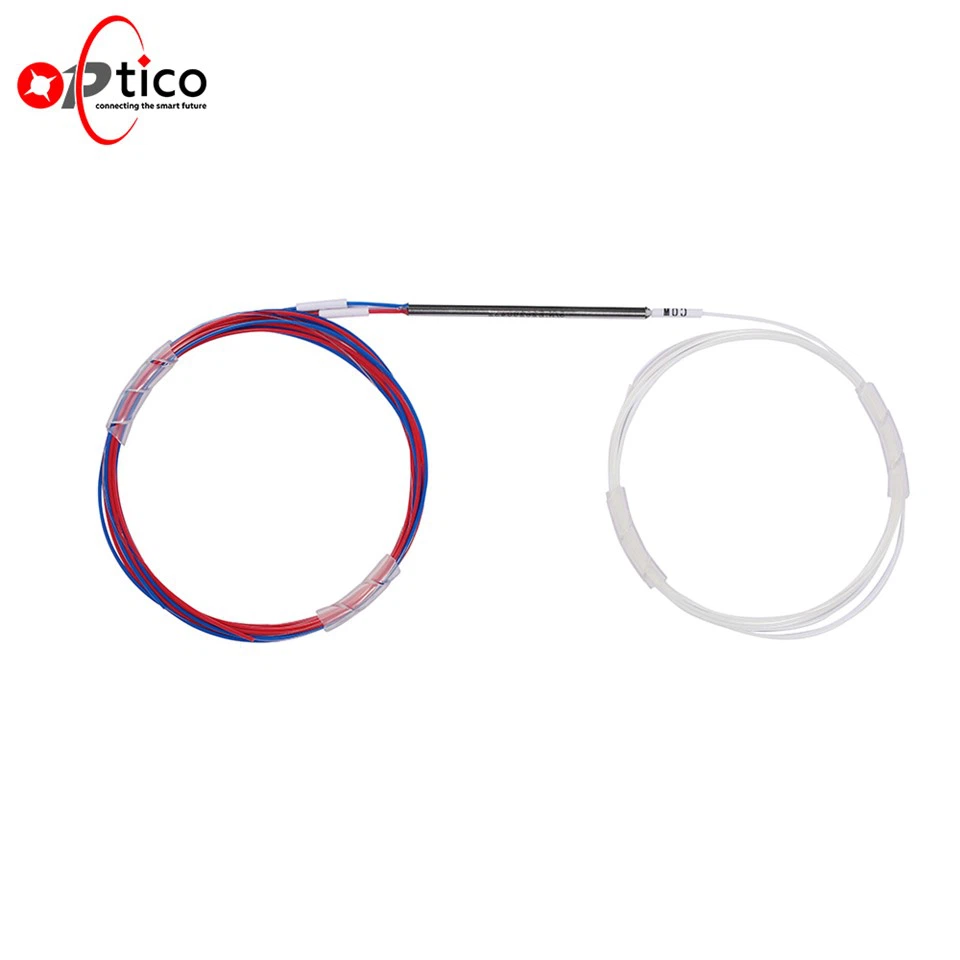

การควบคุมโพลาไรเซชัน (PM) 2x2 FBT couplers จาก optico ทำงานที่มีความยาวคลื่นที่หลากหลาย (480–2000 nm) และใช้ในการแยกหรือรวมสัญญาณออปติคัลระหว่างพอร์ตอินพุตสองพอร์ตและพอร์ตเอาต์พุตสองพอร์ต ข้อต่อเหล่านี้ผลิตด้วยเส้นใยแพนด้าและตัวเชื่อมต่อที่เลือกใช้เทคโนโลยี Taper Taper (FBT) ที่ใช้แล้วซึ่งให้อัตราส่วนการสูญพันธุ์ที่ยอดเยี่ยมสำหรับแสงที่ส่งเข้าสู่แกนช้าของเส้นใย PM ในแอพพลิเคชั่นที่สำคัญพวกเขาตรวจสอบให้แน่ใจว่าแสงกระจายอย่างถูกต้องในขณะที่ทำให้โพลาไรเซชันเหมือนเดิม ข้อต่อเหล่านี้ทำงานได้ดีแม้ในสถานการณ์ของความเครียดทางกลและการเปลี่ยนแปลงอุณหภูมิ ในโครงสร้างพวกเขาอยู่ในหลอดเหล็กขนาดเล็กที่มีเส้นผ่านศูนย์กลาง 3 มม. หรือหลอดหลวมที่มีเส้นผ่านศูนย์กลาง 0.9 มม.
คุณสมบัติของผลิตภัณฑ์
- ความสมบูรณ์แบบโพลาไรซ์:รักษาสถานะโพลาไรเซชันด้วยอัตราส่วนการสูญพันธุ์สูง (18–60dB) ซึ่งเหมาะสำหรับระบบที่ไวต่อโพลาไรเซชัน
- ประสิทธิภาพที่ดีที่สุด:เทคโนโลยี FBT ที่แม่นยำทำให้มั่นใจได้ว่าการสูญเสียการแทรกต่ำมากและการสูญเสียส่วนเกิน
- ความแข็งแกร่งด้านสิ่งแวดล้อม:ทำงานได้ดีในช่วงอุณหภูมิสูง (จาก -40 องศาถึง +85 องศา) และภายใต้ความเครียดเชิงกลขนาดใหญ่
- บรรจุภัณฑ์ขนาดเล็ก:หลอดเหล็กφ3mmหรือท่อหลวม 0.9 มม. สามารถปรับฉากแอปพลิเคชันต่างๆ
- การกำหนดค่าการแยกที่ยืดหยุ่น:มันสามารถแยก 2x2 ด้วยอัตราส่วนการมีเพศสัมพันธ์แบบธรรมดาหรือแบบปรับแต่ง (1–99%)
คู่มือการเลือก Coupler 2 × 2 PM
แยกด้วยความสมบูรณ์แบบโพลาไรเซชัน
2 × 2 PM FBT coupler จาก Optico ทำงานได้ดีตลอดช่วงความยาวคลื่นจาก 480 nm ถึง 2000 nm เพื่อให้แน่ใจว่าพลังงานนั้นกระจายอย่างถูกต้องในขณะที่รักษาสถานะโพลาไรเซชัน มันสามารถทำงานในแอพพลิเคชั่นที่ไวต่อโพลาไรเซชันเช่นเส้นใยใยแก้วนำแสงการสื่อสารควอนตัมมาตรวิทยาที่แม่นยำและระบบเลเซอร์พลังงานสูง Optico ให้อัตราส่วนการมีเพศสัมพันธ์แบบแปรผันจาก 1% ถึง 99% และอัตราส่วนการสูญพันธุ์สูงที่ 18–60 เดซิเบล ผ่านการทดสอบที่รุนแรงข้อต่อเหล่านี้ไม่เป็นไรที่จะทำงานได้อย่างน่าเชื่อถือในสภาวะที่ยากที่สุดตั้งแต่ -40 องศาถึง +85 องศาในขณะที่ส่วนประกอบทั้งคู่อยู่ในเหล็กขนาดเล็กหรือบรรจุภัณฑ์ท่อหลวมพร้อมการป้องกันที่สมบูรณ์แบบ
ข้อกำหนดผลิตภัณฑ์
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|||||
|
ความยาวคลื่นในการทำงาน |
530 ± 15nm |
670 ± 15nm |
850 ± 15nm |
1310 ± 15nm |
1550 ± 15nm |
|
|
การสูญเสียการแทรก |
50:50 |
4.1 /4.1 |
3.9/3.9 |
3.9 /3.9 |
3.5 /3.5 |
3.5 /3.5 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
2.0/7.0 |
1.7/6.6 |
1.7/6.6 |
|
|
90:10 |
1.3/11.5 |
1.1/11.3 |
1.1/11.1 |
0.9/10.9 |
0.9/10.9 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.7/24.6 |
0.5/24.4 |
0.5/24.4 |
|
|
อัตราส่วนการสูญพันธุ์ |
50:50 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
16.0/16.0 |
25.0/25.0 |
20.0/20.0 |
|
|
การสูญเสียคืน (db) |
นาที |
60 |
||||
|
การสูญเสียส่วนเกิน (db) |
สูงสุด |
0.7 |
0.5 |
0.5 |
0.3 |
0.3 |
|
PDL |
<0.1 dB |
|||||
|
อุณหภูมิการทำงาน |
-40 องศาถึง +85 องศา |
|||||
|
ประเภทไฟเบอร์ |
PM ที่สอดคล้องกัน |
|||||
|
อัตราส่วนการมีเพศสัมพันธ์ |
1% ถึง 50% (ปรับแต่งได้) |
|||||
|
การกำหนดค่า |
1x2, 2x2 พร้อมใช้งาน |
|||||
|
ความยาวผมเปีย |
ปรับแต่งได้ |
|||||
|
วัสดุแจ็คเก็ต |
900μm/2.0 มม./3.0 มม. PVC หรือท่อเหล็ก |
|||||
|
สำหรับความยาวคลื่นมากขึ้น OEM/ODM โปรดดูข้อมูลจำเพาะที่แนบมา |
||||||
ตัวเลือกที่ปรับแต่งได้
ความยาวคลื่นในการใช้งาน: ปรับแต่งได้ตั้งแต่ 650 นาโนเมตรถึง 2000 นาโนเมตร
อัตราส่วนการมีเพศสัมพันธ์และจำนวนช่องทาง: ตัวเลือกเช่น 1 × 3, 1 × 4 ฯลฯ
ประเภทไฟเบอร์: PM PANDA, PM PANDA + SM, ฯลฯ
ความยาวผมเปียและวัสดุแจ็คเก็ต: มีอยู่ใน 900 μm, 2.0 มม. หรือแจ็คเก็ต PVC 3.0 มม. หรือท่อเหล็ก
แอปพลิเคชันผลิตภัณฑ์
เส้นใยออปติก interferometry
การควบคุมโพลาไรเซชันในระบบการแพทย์/เลเซอร์
การสื่อสารควอนตัมและมาตรวิทยาที่แม่นยำ
ระบบโทรคมนาคม/DWDM
เลเซอร์อุตสาหกรรมพลังงานสูง
โซลูชั่นโพลาไรเซชันประสิทธิภาพสูง-พันธมิตรกับ Optico for Excellence!
Optico เป็นผู้เชี่ยวชาญในการนำเสนอส่วนประกอบออพติคอลที่เป็นนวัตกรรมที่รักษาโพลาไรเซชันที่มั่นคงแม่นยำและเชื่อถือได้แม้ในสภาวะที่ยากที่สุด เรารับประกันได้ว่าทุก PM 2 × 2 FBT Coupler มีประสิทธิภาพสูงสุดในราคาที่แข่งขันได้ สิ่งนี้ได้รับการสนับสนุนโดยความสามารถในการผลิตที่แข็งแกร่งของเราและการควบคุมคุณภาพอย่างละเอียด
สำหรับความช่วยเหลือด้านเทคนิคใบเสนอราคาหรือการอภิปรายโครงการกับวิศวกรของเรายินดีต้อนรับส่งอีเมลไปที่sales@fiberopticom.com.
