โปรไฟล์ผลิตภัณฑ์

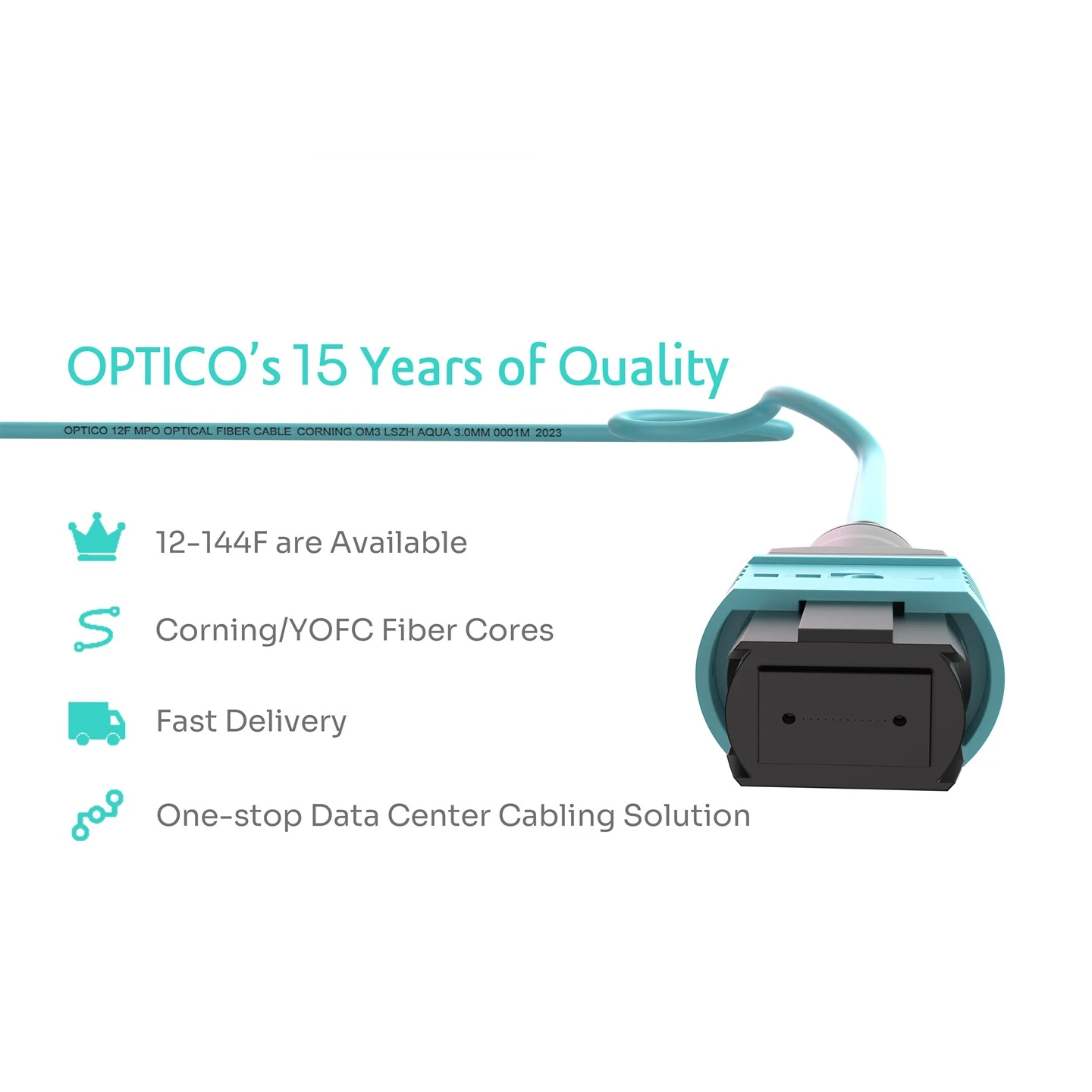

ด้วยคุณสมบัติที่ประหยัดต้นทุนและประหยัดเวลาได้สายไฟ MPO/MTP 24 เส้นไฟเบอร์นี้จึงเป็นโซลูชันที่สะดวกสำหรับการเชื่อมต่อเส้นใยหลายเส้นในศูนย์ข้อมูล อินเตอร์เฟส MTP/MPO และตัวเชื่อมต่อพรีเมี่ยมรับประกันประสิทธิภาพการใช้แสงและกลไกที่เหนือกว่า
ด้วยประสิทธิภาพที่ดีที่สุดและการสูญเสียการแทรกต่ำสายไฟ MPO/MTP 24 เส้นไฟเบอร์ช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่เชื่อถือได้ในสภาพแวดล้อมเครือข่ายความเร็วสูง มันผ่านการทดสอบอย่างเข้มงวดเพื่อให้เป็นไปตามมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุด
ข้อกำหนดผลิตภัณฑ์
| คุณสมบัติทางกายภาพ | พารามิเตอร์ | ||
| จำนวนไฟเบอร์ | 8/12/16/24/32/48 เส้นใย/กำหนดเอง | ||
| โหมดไฟเบอร์ | SM (OS2)/mm (OM3/OM4/OM5) | ||
| ประเภทตัวเชื่อมต่อ | US Conec MTP หญิง/ชาย; MPO หญิง/ชาย | ||
| ขั้ว | พิมพ์ A/B/C | ||
| แจ็คเก็ตเคเบิล | PVC/LSZH/OFNP | ||
| สีแจ็คเก็ต | สีเหลือง/น้ำ/สีม่วงแดง/มะนาวสีเขียว/กำหนดเอง | ||
| เส้นผ่านศูนย์กลางสายเคเบิล (มม.) | 3 | ||
| รัศมีการโค้งงอขั้นต่ำ | 7.5 | ||
| ความยาวไฟเบอร์และการบูต | ปรับแต่งได้ | ||
|
|
|||
| คุณสมบัติทางแสง | พารามิเตอร์ | ||
| การสูญเสียการแทรก (db) | การสูญเสียมาตรฐาน | การสูญเสียต่ำ | การสูญเสียต่ำเป็นพิเศษ |
| น้อยกว่าหรือเท่ากับ 0.7 | SM น้อยกว่าหรือเท่ากับ 0.35, mm น้อยกว่าหรือเท่ากับ 0.5 | น้อยกว่าหรือเท่ากับ 0.25 | |
| การสูญเสียคืน (db) | SM มากกว่าหรือเท่ากับ 60, mm มากกว่าหรือเท่ากับ 20 | ||
| ความยาวคลื่น (NM) | SM 1310/1550, mm 850/1300 | ||
| แรงดึง (n) | ระยะยาว | ระยะสั้น | |
| 70N | 220N | ||
| อุณหภูมิการทำงาน (องศา) | -40 ~ +85 | ||
| อุณหภูมิการจัดเก็บ (องศา) | -20 ~ +70 | ||
| คุณสมบัติทางแสง | พารามิเตอร์ | ||
| การสูญเสียการแทรก (db) | การสูญเสียมาตรฐาน | การสูญเสียต่ำ | การสูญเสียต่ำเป็นพิเศษ |
| น้อยกว่าหรือเท่ากับ 0.7 | น้อยกว่าหรือเท่ากับ 0.35 | น้อยกว่าหรือเท่ากับ 0.25 | |
| การสูญเสียคืน (db) | มากกว่าหรือเท่ากับ 35 | ||
| ความยาวคลื่น (NM) | 1310/1550 | ||
| แรงดึง (n) | ระยะยาว | ระยะสั้น | |
| 70N | 220N | ||
| อุณหภูมิการทำงาน (องศา) | -40 ~ +85 | ||
| อุณหภูมิการจัดเก็บ (องศา) | -20 ~ +70 | ||
คุณสมบัติของผลิตภัณฑ์
จำนวนเส้นใยและประเภทต่างๆ
เลือกจากตัวเลือกไฟเบอร์ 4, 8, 12, 24, หรือ 48 โดยมีทั้งแบบโหมดเดี่ยวและแบบหลายโหมด ความยืดหยุ่นของสายไฟ MPO/MTP 24 เส้นไฟเบอร์ช่วยให้สามารถรวมเข้ากับสภาพแวดล้อมและแอพพลิเคชั่นเครือข่ายที่แตกต่างกันได้อย่างราบรื่น
การปรับใช้อย่างรวดเร็วความหนาแน่นสูงและความน่าเชื่อถือสูง
สายเคเบิลลำตัวหญิงหญิง MTP ถึง MTP ได้รับการออกแบบมาสำหรับการปรับใช้อย่างรวดเร็วในสภาพแวดล้อมที่มีความหนาแน่นสูงเช่นศูนย์ข้อมูล ประสิทธิภาพที่เชื่อถือได้ช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่ราบรื่นและลดการหยุดชะงักของเครือข่าย
การสูญเสียการแทรกต่ำมากและการสูญเสียผลตอบแทนสูง
24 สายไฟเบอร์ MPO/MTP Patch นำเสนอประสิทธิภาพการใช้แสงที่ยอดเยี่ยมพร้อมการสูญเสียการแทรกต่ำมากและการสูญเสียผลตอบแทนสูงเพิ่มความสมบูรณ์ของสัญญาณและลดข้อผิดพลาดในการส่ง
Telcordia GR-1435-core ปัญหา 2 ปฏิบัติตามมาตรฐาน
สายเคเบิล Trunk เป็นไปตามมาตรฐาน Telcordia GR-1435-Core ปัญหา 2 ซึ่งรับประกันประสิทธิภาพที่มีคุณภาพสูงและเชื่อถือได้
Cไฟเบอร์ orning/yofc
MPO Ferrules ทั้งหมดของเรามาจาก Hakusan
IL ต่ำ 0.35dB และการส่งสัญญาณที่เสถียรเพื่อให้มั่นใจถึงความปลอดภัยของเครือข่ายของคุณ
12 และ 24 เวอร์ชันไฟเบอร์ - 12 lc (duplex) / sc (simplex) ชิ้นส่วนออปติคัล
ความมั่นใจในแบรนด์ของเรามาจากทีมงานผลิตที่แข็งแกร่ง
ทดสอบ 100% ก่อนส่งมอบ
การทดสอบ IL/RL
การทดสอบ 3 มิติ
การทดสอบขั้ว
ฉากของแอปพลิเคชัน
จัมเปอร์ไฟเบอร์สาขา MTPMPO 8-core ตระหนักถึงการเชื่อมต่อโดยตรงจาก 40G SR4 ถึง 10G SR
จัมเปอร์ Backbone 12-core MTPMPO และแผงอะแดปเตอร์ 40 กรัมตระหนักถึงการอัพเกรดเครือข่าย 10G ถึง 40G
40G SR4 และ 12-core MTPMPO Trunk Fiber Fiber Jumper โดยตรง
ภาพวาดการผลิต
Optico เป็นเจ้าของทีมวิศวกรที่ทรงพลังภาพวาดคำแนะนำการผลิตโลโก้สีตัวเชื่อมต่อจำนวนแกนและข้อกำหนดพิเศษอื่น ๆ สามารถปรับแต่งได้
โซลูชั่นการเชื่อมต่อ
โซลูชันสายเคเบิลสาย 25G
1. โซลูชันการเดินสายหลัก:
. อุปกรณ์เชื่อมต่อหลัก
ใช้สวิตช์ประสิทธิภาพสูงด้วยไฟล์25G SFP28 โมดูลออปติคัลตัวรับส่งสัญญาณอัตราการส่งข้อมูลสามารถเข้าถึงความเร็วได้ 25.78 GB/s ..
ข. วิธีการเชื่อมต่อไฟเบอร์
เชื่อมต่ออุปกรณ์โดยใช้LC UPC ถึง LC UPC Duplex OM4 Multimode Patch Cordหรือสายไฟ MTP 12 คอร์คอร์.
ค. การจัดการสายเคเบิลไฟเบอร์:
รวมคาสเซ็ต MTP-12 (12 เส้นใย OM4 Multimode, MTP ถึง 6 x LC Duplex)และตู้ยึดติดตั้ง 1U ที่มีความหนาแน่นสูงพร้อมลิ้นชักเลื่อนเพื่อจัดระเบียบสายเคเบิลและลดความยุ่งเหยิง
หรือใช้24F 2 × 12F MPO-6LC MPO Cassette OM3, Quad LCเหมือนกันตู้ติดตั้ง 1U.
2. แกนเพื่อเข้าถึงการเชื่อมต่อ
จ้าง24F 2 × 12 MPO สายเคเบิล OM3 หญิงหรือ24F MPO-MPO สายเคเบิลลำตัวหญิง OS2สำหรับการเชื่อมต่อหลักไปยังการเข้าถึง
3. โซลูชันการเดินสาย
สิ่งนี้เป็นไปตามข้อกำหนดเดียวกันกับโซลูชันการเดินสายหลัก
ใบรับรอง
CE
การทำ CPR
ISO
rohs
ช่วงการทดสอบความน่าเชื่อถือเต็มรูปแบบจากห้องปฏิบัติการบุคคลที่สาม
การทดสอบการมีเพศสัมพันธ์
การทดสอบดร็อป
การทดสอบความทนทาน
การทดสอบอุณหภูมิและความชื้นสูง
การทดสอบอุณหภูมิต่ำต่ำ
การทดสอบการสูญเสีย
การทดสอบการตรวจสอบส่วนตัดขวางขนาดเล็ก
ทนต่อการทดสอบการดัดซ้ำซ้ำ
การทดสอบการเผาไหม้ในแนวดิ่งเดี่ยว
การทดสอบการเปลี่ยนแปลงอุณหภูมิ
การทดสอบ UV
การจัดส่ง (7-15 วัน)
เราจะยืนเคียงข้างคุณได้อย่างไร
- ตอบกลับอย่างรวดเร็วภายใน 24 ชั่วโมง
- บริการให้คำปรึกษาแบบหนึ่งต่อหนึ่ง
- การสนับสนุนทีมงานด้านเทคนิคมืออาชีพ (RL สามารถเข้าถึงตัวเชื่อมต่อ 85dB/ เกรด B)
- การควบคุมคุณภาพที่เข้มงวดมาก (การทดสอบปลั๊กจริง 1,000 ครั้ง)
- กำลังการผลิตขนาดใหญ่
- อย่าเปลี่ยนราคาโดยพลการ
โรงงานการปรับใช้อย่างรวดเร็วระบบโมดูลาร์ที่สิ้นสุดจะช่วยประหยัดเวลาการติดตั้งและการกำหนดค่าใหม่ในระหว่างการเคลื่อนไหวเพิ่มและการเปลี่ยนแปลง
ส่วนประกอบ MTP/MPO ส่วนประกอบ MTP/MPO มีคุณสมบัติทางแสงและกลไกที่เหนือกว่า
ประสิทธิภาพที่ดีที่สุดการสูญเสียต่ำ MTP/MPO, ตัวเชื่อมต่อพรีเมี่ยมแบบไม่ต่อเนื่องและไฟเบอร์ OM4 ช่วยให้มั่นใจว่าการสูญเสียการแทรกต่ำและการลงโทษพลังงานในงบประมาณพลังงานที่ จำกัด สภาพแวดล้อมเครือข่ายความเร็วสูง
ความน่าเชื่อถือทดสอบ 100% - การรวมกันของส่วนประกอบที่มีคุณภาพสูงและการควบคุมคุณภาพการผลิตรับประกันผลิตภัณฑ์ตามมาตรฐานสูงสุด
