สายไฟเส้นใย MPO

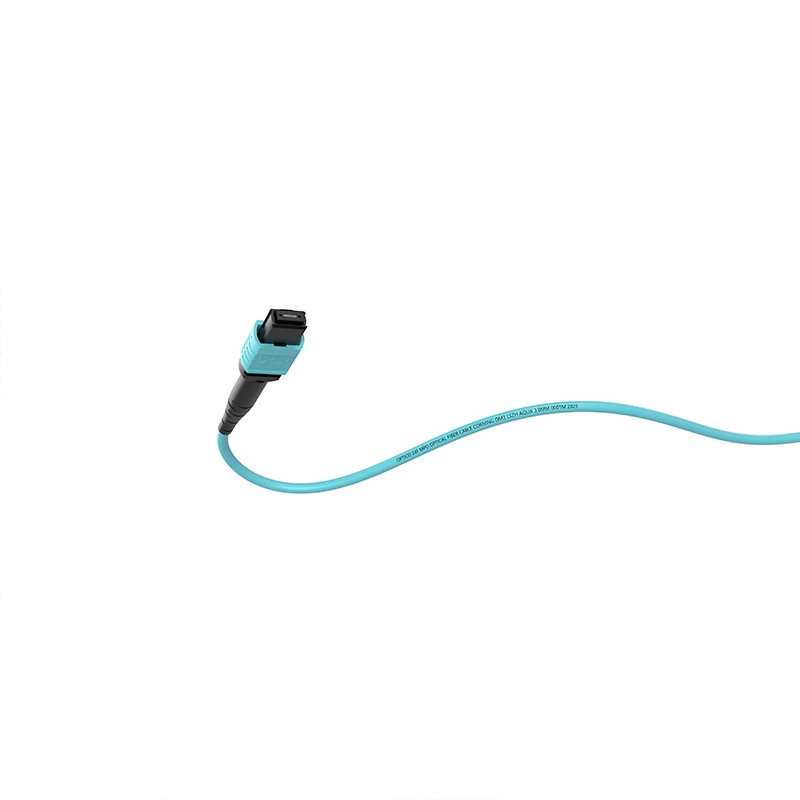

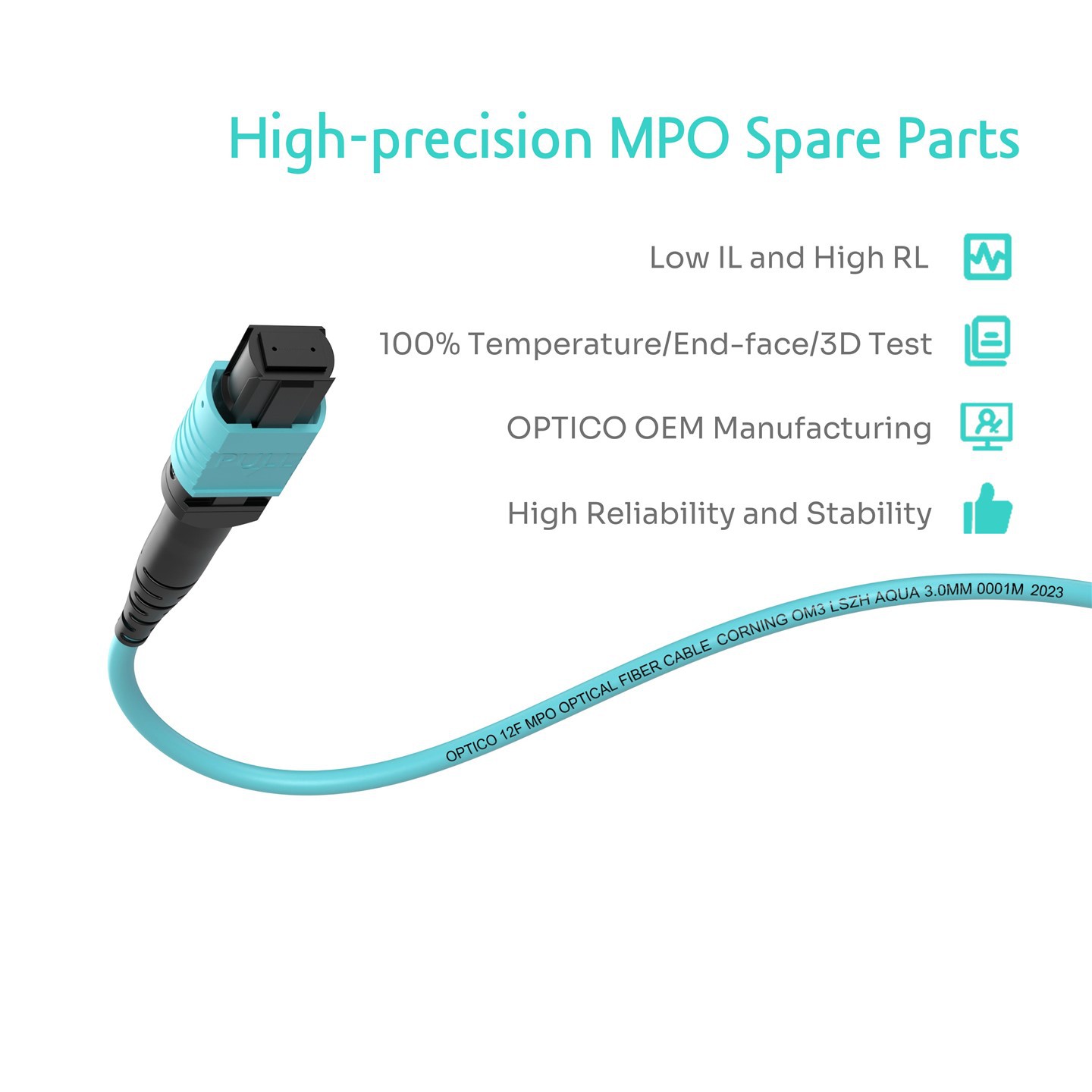

สายไฟ MPO Fiber Patch เป็นสายแพทช์หลายเส้นใยคุณภาพสูงที่ออกแบบมาสำหรับการเชื่อมต่อเส้นใยที่มีประสิทธิภาพและเชื่อถือได้ ด้วยตัวเลือกจำนวน 8/12/16/24 จำนวนไฟเบอร์สายไฟ MPO นี้ใช้เฟอร์รูเมอร์ MT ที่มีความแม่นยำ, หมุดคู่มือโลหะและตัวเรือนที่แม่นยำเพื่อให้แน่ใจว่ามีการจัดตำแหน่งเส้นใยที่ดีที่สุดในระหว่างการผสมพันธุ์



สายไฟไฟเบอร์ MPO เป็น MPO ถึง MPO No Pins (เพศหญิง) หรือ MPO ถึง MPO ด้วยหมุด (ชาย)

จำนวนเส้นใยคือ 8, 12, 16 และ 24, MPO 8, MPO 12, MTP 12, MPO 16, MTP 24, MPO 32, MPO 48



วัสดุแจ็คเก็ตรวมถึง OFNP (plenum), OFNR (RISER) และควันต่ำศูนย์ฮาโลเจน (LSZH)
ขนาดไมครอนคือ 9/125, 62.5/125, 50/125, 10GB, 10/40GB และ 40/100GB และโหมดคือ SingleMode, Multimode, OM3, OM4, OM5 และ OS2 มีความยาวที่กำหนดเองเช่นกัน



นอกเหนือจากสายไฟ MPO ไฟเบอร์แล้วช่วงผลิตภัณฑ์ของ Optico ยังรวมถึงสายไฟเบาะและสายไฟเบอร์อื่น ๆ อีกมากมายที่เหมาะสำหรับการใช้งานที่แตกต่างกัน







คุณสมบัติทางกายภาพ	พารามิเตอร์
จำนวนไฟเบอร์	8/12/16/24/32/48 เส้นใย/กำหนดเอง
โหมดไฟเบอร์	SM (OS2)/mm (OM3/OM4/OM5)
ประเภทตัวเชื่อมต่อ	US Conec MTP หญิง/ชาย; MPO หญิง/ชาย
ขั้ว	พิมพ์ A/B/C
แจ็คเก็ตเคเบิล	PVC/LSZH/OFNP
สีแจ็คเก็ต	สีเหลือง/น้ำ/สีม่วงแดง/มะนาวสีเขียว/กำหนดเอง
เส้นผ่านศูนย์กลางสายเคเบิล (มม.)	3
รัศมีการโค้งงอขั้นต่ำ	7.5
เส้นใยและความยาวบูต	ปรับแต่งได้
คุณสมบัติทางแสง	พารามิเตอร์
การสูญเสียการแทรก (db)	การสูญเสียมาตรฐาน	การสูญเสียต่ำ	การสูญเสียต่ำเป็นพิเศษ
	น้อยกว่าหรือเท่ากับ 0.7	SM น้อยกว่าหรือเท่ากับ 0.35, mm น้อยกว่าหรือเท่ากับ 0.5	น้อยกว่าหรือเท่ากับ 0.25
การสูญเสียคืน (db)	SM มากกว่าหรือเท่ากับ 60, mm มากกว่าหรือเท่ากับ 20
ความยาวคลื่น (NM)	SM 1310/1550, mm 850/1300
แรงดึง (n)	ระยะยาว		ระยะสั้น
	70N		220N
อุณหภูมิการทำงาน (องศา)	-40 ~ +85
อุณหภูมิการจัดเก็บ (องศา)	-20 ~ +70





































Optico เป็นเจ้าของทีมวิศวกรที่ทรงพลังภาพวาดคำแนะนำการผลิตโลโก้สีตัวเชื่อมต่อจำนวนแกนและข้อกำหนดพิเศษอื่น ๆ สามารถปรับแต่งได้







การเชื่อมต่อระหว่างกัน 40 กรัมถึง 4x 10g



1. โซลูชันการเดินสายหลัก:

. อุปกรณ์การเชื่อมต่อหลัก:
ใช้สวิตช์ประสิทธิภาพสูงที่จับคู่กับ 40G BASE-SR4 QSFP + 850 NM 150M โมดูลออปติคัลตัวรับส่งสัญญาณสำหรับการเชื่อมต่อ 40 GB/s



ข. วิธีการเชื่อมต่อไฟเบอร์: จ้างLC UPC ถึง LC UPC Duplex OM5 Multimode Patch Cordsหรือสายแพทช์ MTP 12 คอร์สำหรับการเชื่อมต่ออุปกรณ์



ค. การจัดการสายไฟเบอร์: รวมกแผงอะแดปเตอร์เส้นใย SM Duplex 12 × LCและตู้ยึดติดตั้ง 1U ที่มีความหนาแน่นสูงพร้อมลิ้นชักเลื่อนเพื่อจัดระเบียบสายเคเบิลและลดความยุ่งเหยิง



หรือใช้ไฟล์แผง MTP 12 พอร์ตกับสิ่งที่คล้ายกันตู้ติด.



2. แกนเพื่อเข้าถึงการเชื่อมต่อ:

เชื่อมต่อแกนและจุดเชื่อมต่อโดยใช้mtp om 4 12- สายแพทช์หลัก.



3. วิธีการเข้าถึงการเดินสาย:

. อุปกรณ์การเชื่อมต่อหลัก: รวมสวิตช์ประสิทธิภาพสูงด้วย10G SFP+ โมดูลตัวรับส่งสัญญาณออปติคัล.



ข. วิธีการเชื่อมต่อไฟเบอร์:ใช้ LC UPC เป็น LC UPC Duplex Multimode Patch Cordsหรือสายแพทช์ MTP 12 คอร์สำหรับการเชื่อมต่ออุปกรณ์



ค. การจัดการสายไฟเบอร์:
ดำเนินการ1U แผงแพทช์ไฟเบอร์, 12 LC Duplex ODFพร้อมกับตู้ยึดติดชั้นวาง 1U ที่มีความหนาแน่นสูงขนถ่ายด้วยลิ้นชักเลื่อนเพื่อรักษาสายเคเบิลที่จัดระเบียบ



หรือใช้ไฟล์24F 2 × 12F MPO-6LC MPO Cassette, OM3พร้อมกับตู้ยึดติดบนชั้นวาง 1U ที่มีความหนาแน่นสูงขนถ่ายด้วยลิ้นชักเลื่อนเพื่อรักษาสายเคเบิลที่จัดระเบียบเพื่อหลีกเลี่ยงความยุ่งเหยิง





























ตอบกลับอย่างรวดเร็วภายใน 24 ชั่วโมง

บริการให้คำปรึกษาแบบหนึ่งต่อหนึ่ง

การสนับสนุนทีมงานด้านเทคนิคมืออาชีพ (RL สามารถเข้าถึงตัวเชื่อมต่อ 85dB/ เกรด B)

การควบคุมคุณภาพที่เข้มงวดมาก (การทดสอบปลั๊กจริง 1,000 ครั้ง)

กำลังการผลิตขนาดใหญ่

อย่าเปลี่ยนราคาโดยพลการ
