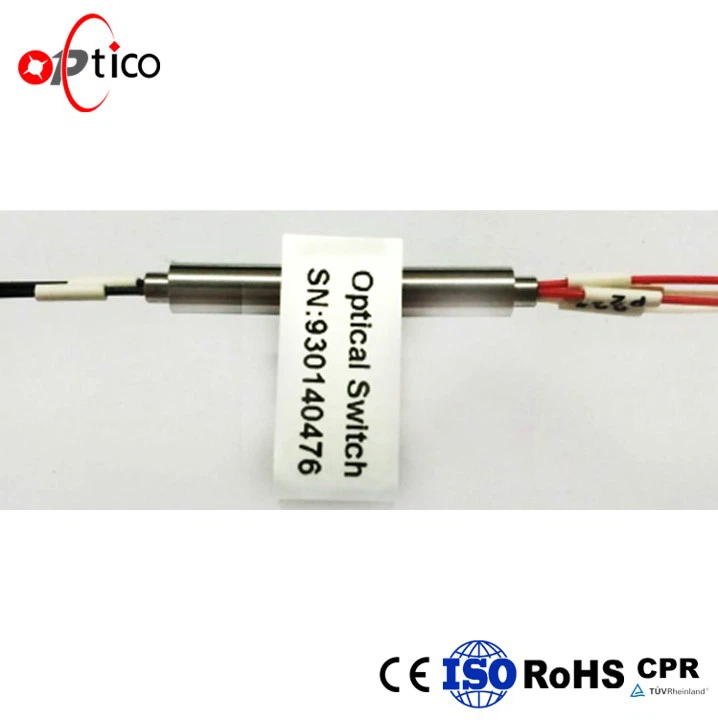

สวิตช์ออปติคัล D1X2

ช่วงความยาวคลื่น

นาโนเมตร

850±40 / 1300±40

1260~1650

ทดสอบความยาวคลื่น

นาโนเมตร

850 / 1300

1310/1550

การสูญเสียการแทรก 1, 2

เดซิเบล

ประเภท:1.0 สูงสุด:1.5

ผลตอบแทนขาดทุน 1, 2

เดซิเบล

MM ≥ 30 SM ≥ 50

ครอสทอล์ค 1

เดซิเบล

MM ≥ 35 SM ≥ 55

PDL

เดซิเบล

≤0.05

WDL

เดซิเบล

≤0.25

ความสามารถในการทำซ้ำ

เดซิเบล

≤±0.02

แรงดันใช้งาน

V

3.0 หรือ 5.0

ความทนทาน

รอบ

≥ 10 ล้าน

เวลาเปลี่ยน

นางสาว

≤8

พลังงานแสง

มิลลิวัตต์

≤500

อุณหภูมิในการทำงาน

℃

-20 ~ +70

อุณหภูมิในการจัดเก็บ

℃

-40 ~ +85

ความชื้นสัมพัทธ์

%

5 ~ 95

น้ำหนัก

g

14

มิติ

มม

(L)27.0×(W)12.0×(H)8.2 ±0.2or การออกแบบของลูกค้า

บันทึก:¹ภายในอุณหภูมิในการทำงานและ SOP

²ไม่รวมตัวเชื่อมต่อ

D1×2

ปักหมุด 1

ปักหมุด5

ปักหมุด6

ปักหมุด 10

ปักหมุด 2-3

ปักหมุด 3-4

ปักหมุด 7-8

ปักหมุด 8-9

สลัก

A

P1-P2,P1’-P2’

---

---

GND

V+

ปิด I

เปิด

เปิด

ปิด I

ไม่ใช่-

สลัก

A

P1-P2,P1’-P2’

---

---

---

---

ปิด I

เปิด

เปิด

ปิด I

SM:SM,9/125

3:3V

L: สลัก

850:850นาโนเมตร

25:250 น.

05:0.5ม.±5ซม.

FP:FC/PC,FA:FC/APC

M5:MM50/125

M6:MM,62.5/125

5:5V

N:ไม่สลัก

13/15:1310/1550nm

X:อื่นๆ

15:1.5ม.±5ซม.

LP:LC/PC,LA:LC/APC

X: อื่นๆ
