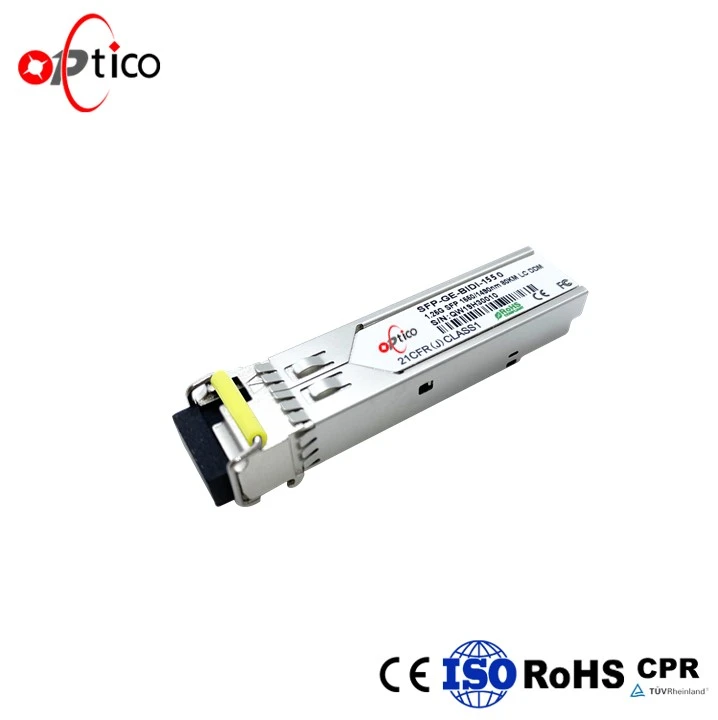

โมดูลตัวรับส่งสัญญาณ SFP 1.25G 40KM

โมดูลออปติคัล SFP เป็นโมดูลแพ็คเกจขนาดเล็กแบบ Hot-swap ในแพ็คเกจ SFP โมดูลออปติคัล SFP ประกอบด้วยเลเซอร์เป็นส่วนใหญ่ การจำแนกประเภท SFP สามารถแบ่งออกเป็นการจำแนกอัตรา การจำแนกความยาวคลื่น และการจำแนกรูปแบบ

SFP เป็นตัวย่อของ SMALL FORM PLUGGABLE ซึ่งสามารถเข้าใจได้ง่ายว่าเป็น GBIC เวอร์ชันอัปเกรด โมดูล SFP

ไดรฟ์ข้อมูลมีขนาดครึ่งหนึ่งของโมดูล GBIC เฉพาะขนาดนิ้วหัวแม่มือเท่านั้น คุณสามารถกำหนดค่าได้มากกว่าสองเท่าของจำนวนพอร์ตบนแผงเดียวกัน ฟังก์ชันอื่นๆ ของโมดูล SFP โดยพื้นฐานแล้วจะเหมือนกับ GBIC ผู้ผลิตสวิตช์บางรายเรียกโมดูล SFP ว่า GBIC ย่อขนาด (MINI-GBIC)

1.25G 40KM SFP Transceiver คุณสมบัติ:

แพ็คเกจ SFP พร้อมตัวเชื่อมต่อ SC

เลเซอร์ FP 1310nm และ photodetector PIN 1550nm

1550nmDFBLLaser และ 1310nm PIN photodetector

ส่งสูงสุด 40Km บน SMF

+3.3V แหล่งจ่ายไฟเดียว

อินพุต/เอาต์พุตข้อมูลที่รองรับ LVPECL

EMI ต่ำและการป้องกัน ESD ที่ยอดเยี่ยม

มาตรฐานความปลอดภัยของเลเซอร์ สอดคล้องกับ IEC-60825

เข้ากันได้กับ RoHS

เข้ากันได้กับ SFF8472

(อุณหภูมิแวดล้อมในการทำงาน 0°C ถึง +70°C, Vcc =3.3 V)

SFPCการขยายพันธุ์:

Cการขยายพันธุ์โดยประเมิน:

ตามอัตรามี 155M/622M/1.25G/2.125G/4.25G/8G/10G, 155M และ 1.25G ที่ใช้ในตลาด เทคโนโลยี 10G ค่อยๆ เติบโตเต็มที่ และความต้องการกำลังพัฒนาในแนวโน้มที่สูงขึ้น

Cการขยายพันธุ์โดยความยาวคลื่น:

ตามความยาวคลื่นมี 850nm/1310nm/1550nm/1490nm/1530nm/1610nm ความยาวคลื่น 850nm สำหรับ SFP multimode ระยะการส่งต่ำกว่า 2KM ความยาวคลื่น 1310/1550nm สำหรับโหมดเดียว และระยะการส่งข้อมูลอยู่เหนือ 2KM . ถ้าจะพูดกันแบบนี้ ราคาของความยาวคลื่นทั้งสามนั้นถูกกว่าอีกสามช่วงความยาวคลื่น

หากโมดูลเปล่าไม่สับสนง่าย ผู้ผลิตจะแยกแยะสีของวงแหวนดึงออก ตัวอย่างเช่น วงแหวนดึงสีดำเป็นแบบมัลติโหมด และความยาวคลื่นคือ 850 นาโนเมตร สีน้ำเงินคือโมดูลที่มีความยาวคลื่น 1310 นาโนเมตร สีเหลืองคือโมดูลที่มีความยาวคลื่น 1550 นาโนเมตร สีม่วงเป็นโมดูลที่มีความยาวคลื่น 1490 นาโนเมตร

Cการขยายพันธุ์ตามโหมด:

มัลติโหมด

เส้นใยมัลติโหมดเกือบทั้งหมดมีขนาด 50/125um หรือ 62.5/125um และแบนด์วิดท์ (ปริมาณข้อมูลที่ส่งโดยไฟเบอร์) โดยทั่วไปคือ 200MHz ถึง 2GHz ตัวรับส่งสัญญาณแสงแบบมัลติโหมดสามารถส่งข้อมูลผ่านไฟเบอร์มัลติโหมดได้ไกลถึง 5 กิโลเมตร ใช้ไดโอดเปล่งแสงหรือเลเซอร์เป็นแหล่งกำเนิดแสง วงแหวนดึงหรือตัวเครื่องด้านนอกมีสีดำ

สถานะโสด

ไฟเบอร์โหมดเดี่ยวมีขนาด 9-10/125µm และมีแบนด์วิดท์ไม่จำกัดและมีลักษณะการสูญเสียที่ต่ำกว่าไฟเบอร์มัลติโหมด ตัวรับส่งสัญญาณแสงแบบโหมดเดียวมักใช้สำหรับการส่งทางไกล บางครั้งถึง 150 ถึง 200 กิโลเมตร ใช้ LED ที่มี LD หรือเส้นสเปกตรัมแคบกว่าเป็นแหล่งกำเนิดแสง สีของแหวนดึงหรือตัวเรือนด้านนอกเป็นสีน้ำเงิน เหลือง หรือม่วง
