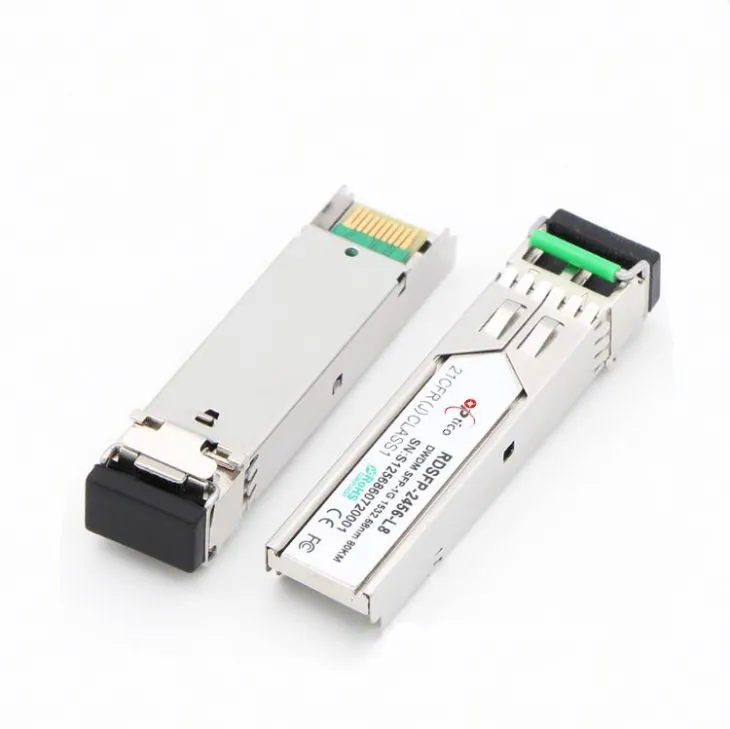

เครื่องรับส่งสัญญาณ DWDM SFPคำอธิบาย
การสื่อสารออปติกDWDM SFP ตัวรับส่งสัญญาณมีความเสถียรของความยาวคลื่นที่ดีเยี่ยม รองรับการทำงานที่ช่องสัญญาณ 100 GHz โมดูลที่คุ้มค่า มันถูกออกแบบมาสำหรับแอพพลิเคชั่น DWDM SONET / SDH, Gigabit Ethernet และ Fibre- Channel
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: ส่วนตัวส่งสัญญาณประกอบด้วยเลเซอร์ DFB แบบเย็น และส่วนเครื่องรับประกอบด้วยโฟโตไดโอด APD ที่รวมเข้ากับ TIA
โมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I ตัวรับส่งสัญญาณ Rollball DWDM SFP ให้อินเทอร์เฟซการตรวจสอบที่ได้รับการปรับปรุง ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสงที่ส่ง ได้รับพลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ อุณหภูมิเลเซอร์ และกระแส TEC
DWDMข้อมูลจำเพาะของตัวรับส่งสัญญาณ SFP:
ข้อมูลจำเพาะของเครื่องส่งสัญญาณ – Optical:
พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย |
อัตราข้อมูล หลายอัตรา | มิรา | 155 | 2488 | 2667 | Mbps |
ความยาวคลื่นกลาง (SOL) | lc | lc -25 | lc | lc +25 | บ่ายโมง |
ความยาวคลื่นกลาง (EOL) | lc | lc -100 | lc | lc+100 | บ่ายโมง |
กำลังส่งแสง | โป | 0 | 2 | 4 | dBm |
กำลังส่งแสง (ปิดการใช้งาน) | PTX_DISABLE | - | - | -40 | dBm |
อัตราการสูญพันธุ์ | เอ่อ | 8.2 | - | เดซิเบล | |
ช่องว่างระหว่างช่อง | f | - | 100 | - | GHz |
Jitter Generation | TJP-P | - | - | 70 | mUI |
ความกว้างสเปกตรัม (-20dB) | Dl20 | - | 0.1 | 0.3 | นาโนเมตร |
อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล |
มาส์กตา | สอดคล้องกับ Bell core GR-253-CORE& ITU G.957 สำหรับ SONET/SDH และ IEEE 802.3ae สำหรับ Ethernet และ Fibre Channel | ||||
ข้อมูลจำเพาะของตัวรับ APD – Optical:
พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย |
ตัวรับความไว (oc48) | Rsens-1 | - | -30 | -28 | dBm |
ตัวรับความไว | Rsens-2 | - | - | -24 | dBm |
(OSNR=20dB) | |||||
กำลังไฟฟ้าเข้าสูงสุด | RX-โอเวอร์โหลด | - | - | -7 | dBm |
อินพุตความยาวคลื่นปฏิบัติการ | λ | 1528 | - | 1564 | นาโนเมตร |
การสะท้อนแสง | Rrx | - | - | -27 | เดซิเบล |
สูญเสียสัญญาณยืนยัน | -40 | - | - | dBm | |
LOS De-Asserted | - | - | -28 | dBm | |
LOS ฮิสเทรีซิส | 0.5 | - | - | เดซิเบล |
เครื่องรับส่งสัญญาณ DWDM SFPคุณสมบัติและการใช้งาน:
คุณสมบัติ:
ความยาวคลื่นที่เลือกได้สำหรับความยาวคลื่นกริด C-band และ L-band ITU-T
เหมาะสำหรับใช้ในระบบ DWDM ระยะห่างช่องสัญญาณ 100GHz;
DWDM SFP MSA ได้มาตรฐาน;
อัตราข้อมูลสูงสุด 2. 667Gb/s;
Cold Start up การปฏิบัติตามความยาวคลื่น;
การกระจายพลังงานต่ำ<1.3w>
-5ºC ถึง 70ºC อุณหภูมิเคสในการทำงาน;
การวินิจฉัยประสิทธิภาพ การตรวจสอบอุณหภูมิโมดูล อุปทาน
แรงดันไฟฟ้า, กระแสอคติเลเซอร์, ส่งพลังงานแสง, รับพลังงานแสง,
อุณหภูมิเลเซอร์และกระแส TEC;
ขยายงบประมาณการเชื่อมโยงด้วยเทคโนโลยีเครื่องรับ APD;
OC48/STM-16 Long Reach 80km(1600 ps/nm), 120km(2400 ps/nm) รุ่น;
เป็นไปตามข้อกำหนด RoHS และปราศจากสารตะกั่ว
แอปพลิเคชั่น
ตัวรับส่งสัญญาณ SFP สำหรับ DWDM SONET/ SDH;
อีเธอร์เน็ต IEEE 802.3ae;
ไฟเบอร์แชนเนล;
